Телекоммуникационный шкаф. Выбор полок. (Telecommunications rack shelf)
Трудности выбора полок к телекоммуникационным шкафам.
Бывает так, что заказчики пытаются заказать полки к телекоммуникационным шкафам совершенно не представляя устройство шкафа. Заказывают полки глубиной 600 мм к шкафам 600х600...
На самом деле:
19и дюймовые направляющие не стоят в плотную к стенкам.

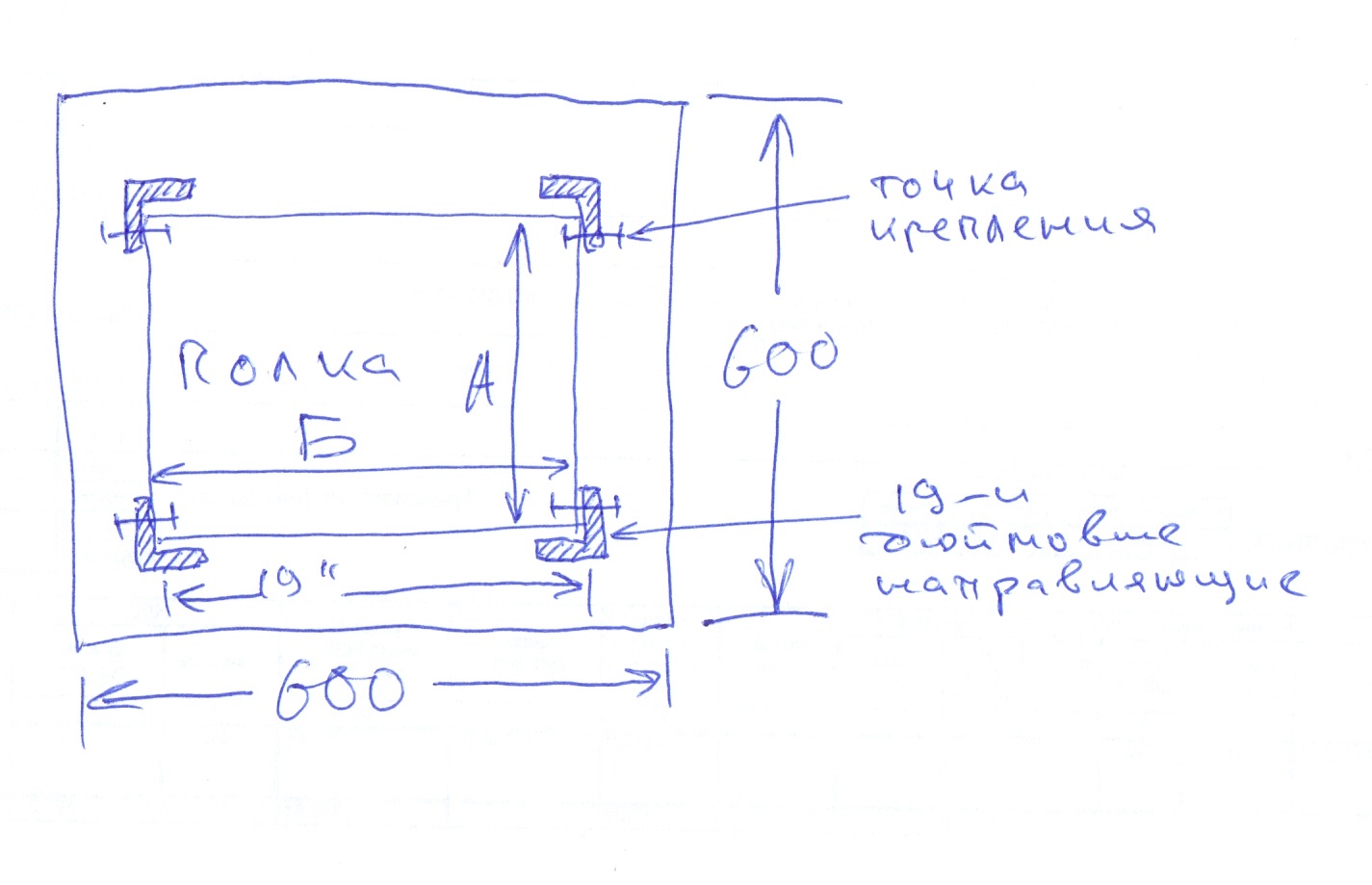

Размер А - это и есть глубина полки. Как видим, он меньше глубины шкафа.
Соответственно для шкафа (и да, это ссылка на телекомм. шкаф) с габаритами 600х600 (высоту не рассматриваем) нам подойдут полки глубиной менее 600 мм. Например полка глубиной 450 мм. (и да, это конкретная ссылка на полку).

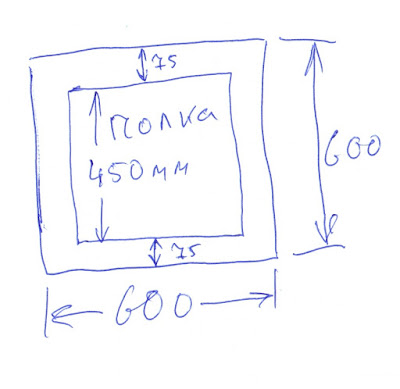

Что получается? Получается следующее: 600 - 450 = 150. Т.е. мы получим 150 мм свободного пространства между передней/задней стенкой шкафа и полкой. Вроде это много кажется.
Но, если 150 мм. поделить на 2 (это свободное пространство между передней дверью и полкой и плюс свободное пространство между полкой и задней стенкой), то получаем всего 75 мм. Это всего лишь по 7,5 см. Этого должно быть достаточно для изгибов кабелей подключаемых к активному оборудованию находящемуся в этом шкафу.
Размер полки - Б. Ширина полки. (смотри верхний рисунок)
Ширина полки очень важный параметр!!!

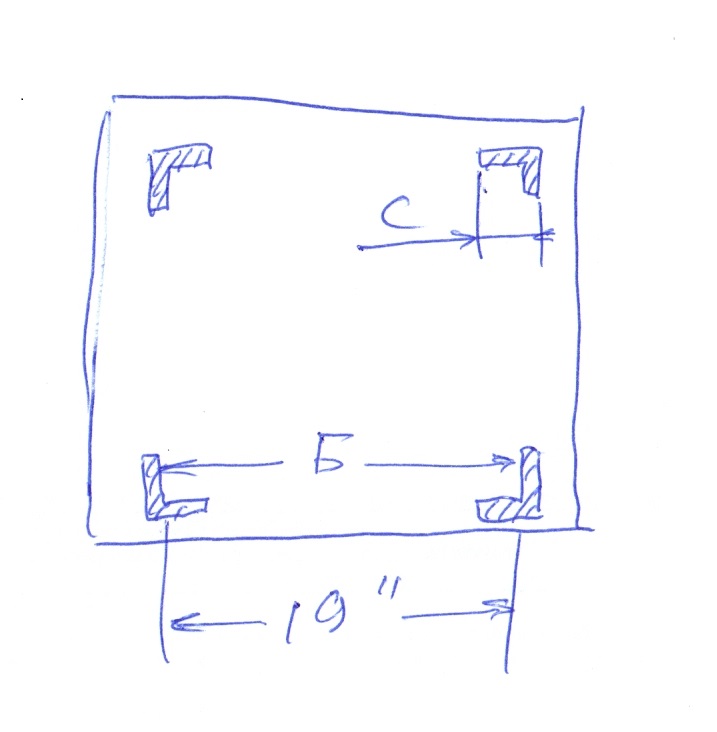

От чего зависит размер Б? Смотрим рисунок.
Размер Б зависит от ширины направляющих (размер С). Причём у разных производителей телекоммуникационных шкафов эти направляющие имеют разную форму.
И получается, что ширина полок отличается друг от друга у разных производителей телекоммуникационных шкафов.
Поэтому, если в Ваш шкаф нужно добавить полку, нужно знать кто производитель или бренд . Иначе, придётся работать болгаркой и дрелью... :-))
Что делать? если не знаешь марку или производителя шкафа.
1 Можно попробовать подобрать по размерам похожую полку, но есть вероятность, что придётся потрудится инструментом (болгаркой и дрелью...). И выглядеть это будет не очень презентабельно.
2 Можно заказать изготовление полок (например вот тут), но нужно быть готовыми к тому, что стоимость будет немалой. Нормальными или адекватными, цены на полки будут только в случае большого количества заказываемых полок.

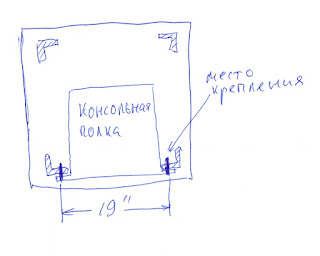

3 Можно также использовать консольные полки (и да, это ссылка на консольную полку).
НО, нагрузочная способность этих полок не так велика.

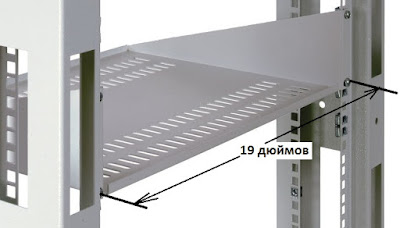

Огромным плюсом этих полок является то, что они крепятся с фронтальной стороны и имеют стандартную ширину 19 дюймов. И поэтому эти полки универсальны! они подходят ко всем шкафам 19 дюймов различных производителей!
У различных производителей эта полка имеет различное наименование: консольная полка, фронтальная полка, полка фронтального монтажа, двухточечная полка, полка двухточечного монтажа...
Предыдущая тема >> Габариты телекоммуникационного шкафа. 1
Продолжение >>> Телекоммуникационный шкаф. 3. Подбираем по размерам оборудования.
Трудности выбора полок к телекоммуникационным шкафам.
Бывает так, что заказчики пытаются заказать полки к телекоммуникационным шкафам совершенно не представляя устройство шкафа. Заказывают полки глубиной 600 мм к шкафам 600х600...
На самом деле:
Рассматриваем полки бокового крепления (полки четырёхточечного монтажа).
600х600 это внешние габариты шкафа.19и дюймовые направляющие не стоят в плотную к стенкам.
Размер А - это и есть глубина полки. Как видим, он меньше глубины шкафа.
Соответственно для шкафа (и да, это ссылка на телекомм. шкаф) с габаритами 600х600 (высоту не рассматриваем) нам подойдут полки глубиной менее 600 мм. Например полка глубиной 450 мм. (и да, это конкретная ссылка на полку).
Что получается? Получается следующее: 600 - 450 = 150. Т.е. мы получим 150 мм свободного пространства между передней/задней стенкой шкафа и полкой. Вроде это много кажется.
Но, если 150 мм. поделить на 2 (это свободное пространство между передней дверью и полкой и плюс свободное пространство между полкой и задней стенкой), то получаем всего 75 мм. Это всего лишь по 7,5 см. Этого должно быть достаточно для изгибов кабелей подключаемых к активному оборудованию находящемуся в этом шкафу.
Ширина полки очень важный параметр!!!
От чего зависит размер Б? Смотрим рисунок.
Размер Б зависит от ширины направляющих (размер С). Причём у разных производителей телекоммуникационных шкафов эти направляющие имеют разную форму.
Поэтому, если в Ваш шкаф нужно добавить полку, нужно знать кто производитель или бренд . Иначе, придётся работать болгаркой и дрелью... :-))
Что делать? если не знаешь марку или производителя шкафа.
1 Можно попробовать подобрать по размерам похожую полку, но есть вероятность, что придётся потрудится инструментом (болгаркой и дрелью...). И выглядеть это будет не очень презентабельно.
2 Можно заказать изготовление полок (например вот тут), но нужно быть готовыми к тому, что стоимость будет немалой. Нормальными или адекватными, цены на полки будут только в случае большого количества заказываемых полок.
3 Можно также использовать консольные полки (и да, это ссылка на консольную полку).
НО, нагрузочная способность этих полок не так велика.
Огромным плюсом этих полок является то, что они крепятся с фронтальной стороны и имеют стандартную ширину 19 дюймов. И поэтому эти полки универсальны! они подходят ко всем шкафам 19 дюймов различных производителей!
У различных производителей эта полка имеет различное наименование: консольная полка, фронтальная полка, полка фронтального монтажа, двухточечная полка, полка двухточечного монтажа...
Предыдущая тема >> Габариты телекоммуникационного шкафа. 1
Продолжение >>> Телекоммуникационный шкаф. 3. Подбираем по размерам оборудования.
